母線槽鋪設方向及外殼貼合要求
點擊次數：3175 發布日期：2022-04-18
母線槽安裝時整體結構應橫平豎直，母線通道水平安裝，垂直敷設時距地面1.8m以上，安裝支架應與通道側板配鉆孔，母線的拐彎處以及與插接箱的連接處應加支架。支架成排安裝時，應排列整齊間距均勻；當母線的終端盒、始端盒懸空時應采用支架固定，墻體、頂板上的支架必須用兩條膨脹螺栓固定，膨脹螺栓應加平光墊片和彈簧墊片。組合式鋁合金母線槽水平安裝時，插接箱與組合式鋁合金封閉母線槽是結合為一體的。
母線槽安裝位置較高，不便于日后的操作和維護。插接箱內不裝開關，裝連接導體和電纜，將電源引入附近安裝的壁掛式動力箱內。母線槽在現在大型的供電修建中使用廣泛，在許多供電系統中沒有母線槽是很難正常運行的；母線槽不論是搬運還是工作，都很快捷。在進行安裝后的母線槽又有很大的容量，因而供電力是很強的，制造的時間也比較短，可以節省出大量的時間，可以去做其他的工作。

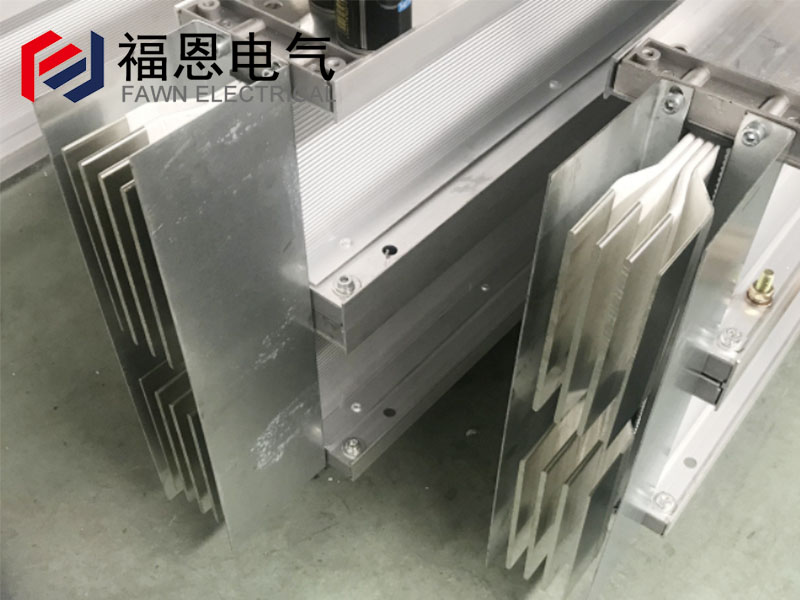

母線槽相與相及相與外殼均緊貼在一起，故能承受較大的電動應力和熱應力，并能將導電排所產生的熱量迅速散發。接頭用絕緣螺栓緊固，同時采用雙連接銅排連接，有效增加了接頭接觸面積，大大降低了接頭部位溫升。在導體的內部，電阻產生的熱量不易散發，電子運轉的速率高，線路不是很扁平，這樣就導致了電子通路相對窄小。在導體的表面散熱快、溫度低，導致了電子通路相對寬大，而故導體表面電阻小，電子運行較快。
在選用母線槽時、要考量導體的載流剖面，溫升能高達危險值，以保障安全運行。母線槽結構工藝處理較好，絕緣材料散熱較好的母線槽導體能滿足載流要求。絕緣材料是樹脂澆注或采用其他散熱較差的絕緣材料，空氣型母線結構散熱較差，密集型母線結構要下降的多。母線槽如果沒有采取有效的保護措施，在超負荷運行時溫升高，而且變?nèi)莺笫级说拈_關無法確保變?nèi)莺笮‰娏鞯倪^載，因此存在安全隱患。
